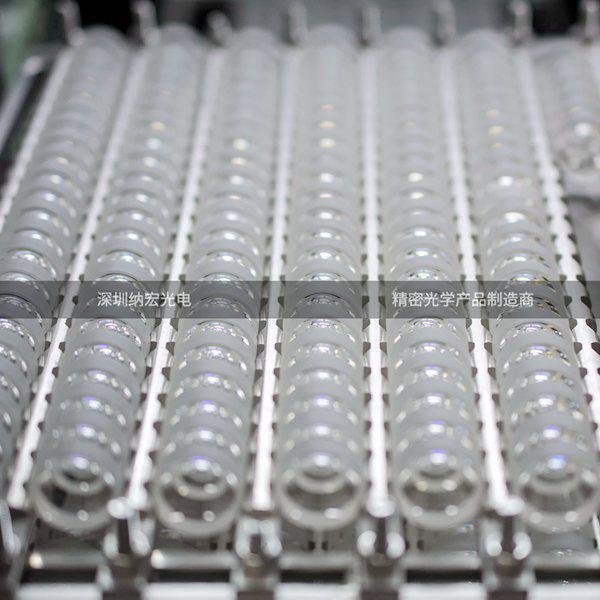

負彎月透鏡特點：負彎月透鏡由兩個曲率半徑相近的曲面構成，具有負焦距。通常用于擴束、增大焦距和減小數值孔徑等相關應用。為減少球差，在擴束或者發散準直光應用時，光束應入射到透鏡凸面上；用于匯聚光準直時，光束入射在凹面上。負彎月透鏡主要是用于最小化球差。與另外一款透鏡結合使用時，正彎月透鏡可以增加焦距，在不引入明顯球面像差的情況的同時減小系統數值孔徑(NA)。鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。
光學透鏡是由透明物質(比如：光學玻璃、樹脂等)制成的一種光學元件。光學透鏡是折射鏡，透鏡折射面是兩個球面(球面一部分)，或一個球面(球面一部分)一個平面的透明體，光學透鏡是組成光學系統的最基本的光學元件，物鏡、目鏡及聚光鏡等部件均由單個透鏡和多個透鏡組成。
光學負彎月透鏡參數：
可選用材料：K9、N-BK7、JGS系列紫外熔融石英
工作范圍：400 nm-700 nm（其他波段可定制）
設計波長：546.1nm(n=1.519)
焦距公差：±2%
外形公差：+0.0/-0.02mm
厚度公差：±0.02mm
曲面光圈：3
平面平整度（光圈）：1
曲面局部光圈：0.5
偏心度：≤3 arcmin
面 型： λ /4@632.8nm
表面光潔度：國標三級、美軍標60-40，40-20
通光孔徑：>90%
安全倒邊：<0.2X45°
負彎月透鏡用途：
擴束透鏡
成像透鏡
匯聚透鏡
光學透鏡是由透明物質(比如：光學玻璃、樹脂等)制成的一種光學元件。光學透鏡是折射鏡，透鏡折射面是兩個球面(球面一部分)，或一個球面(球面一部分)一個平面的透明體，光學透鏡是組成光學系統的最基本的光學元件，物鏡、目鏡及聚光鏡等部件均由單個透鏡和多個透鏡組成。
